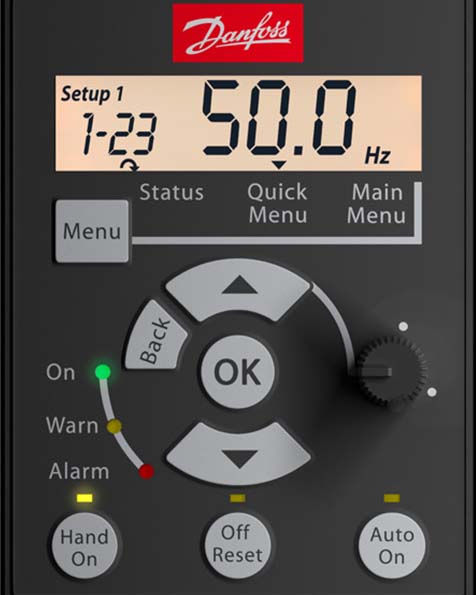

丹佛斯FC51变频器可以通过面板或外部通讯等多种方式很方便地设置参数。参数包括从0到18组,具体如下:

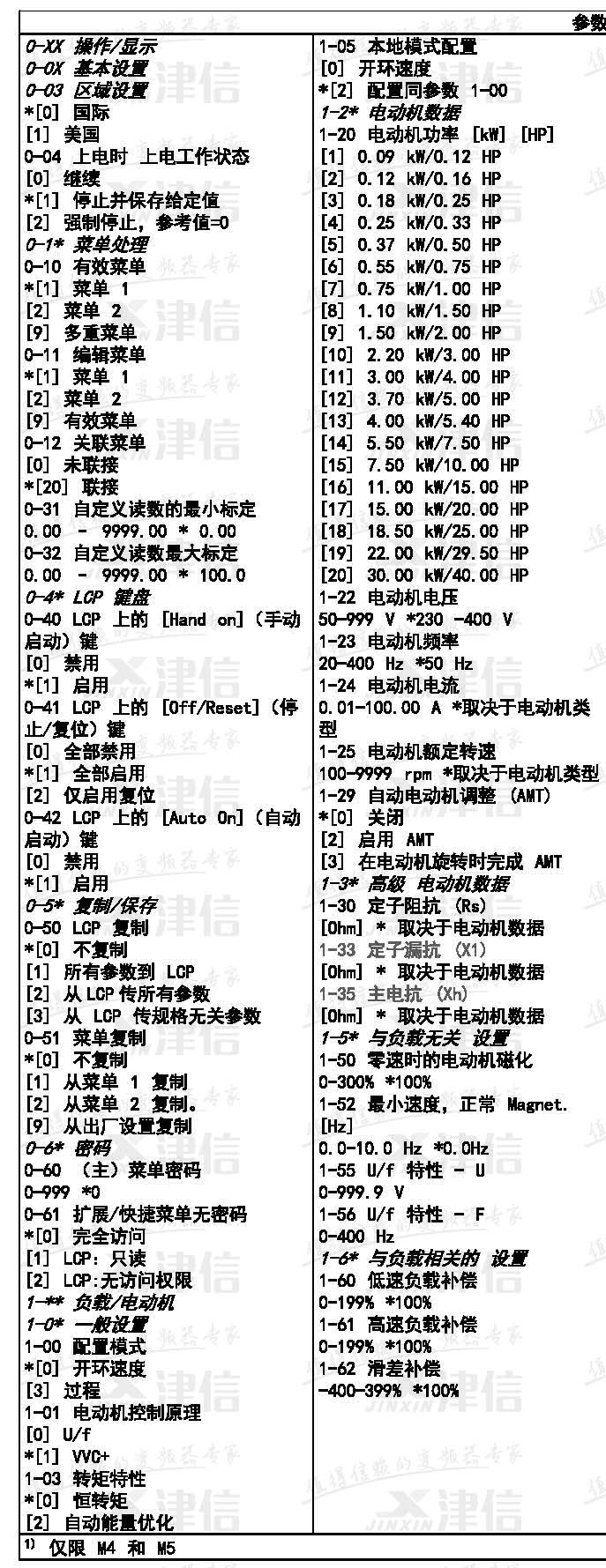

一,丹佛斯FC51变频器第0和1组参数

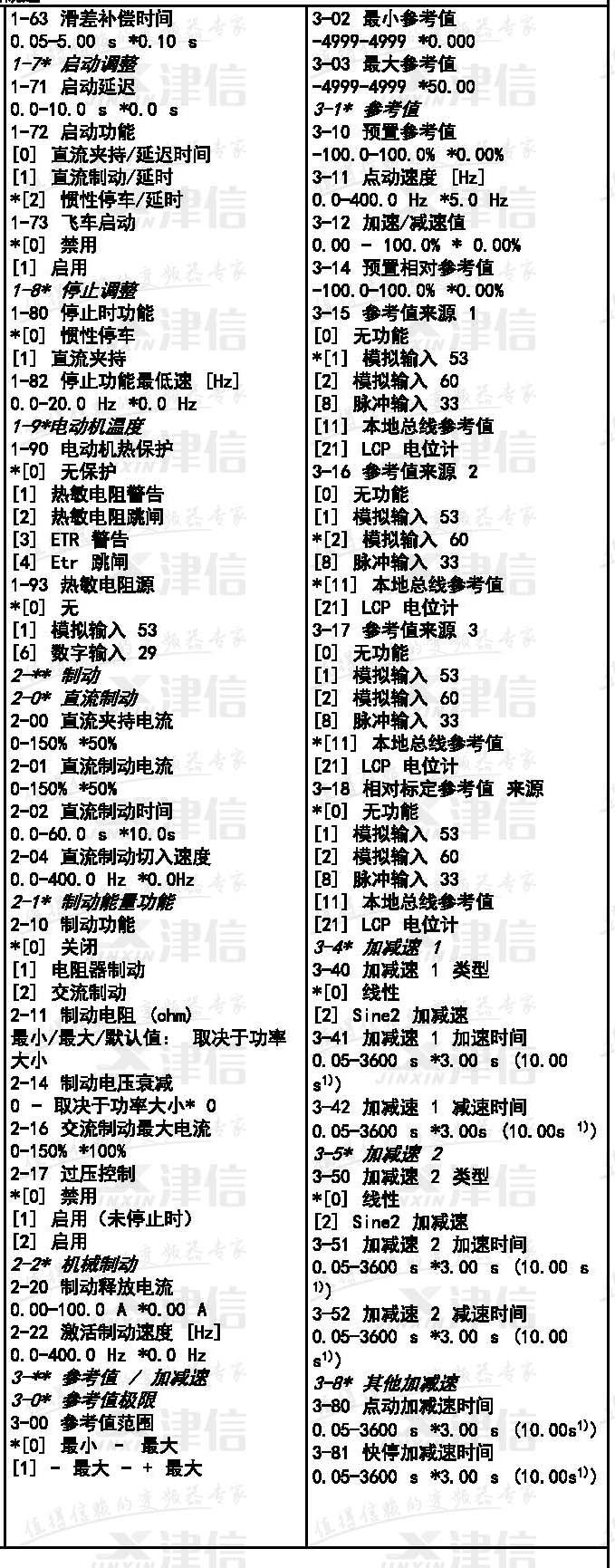

二、丹佛斯FC51变频器第2和3组参数

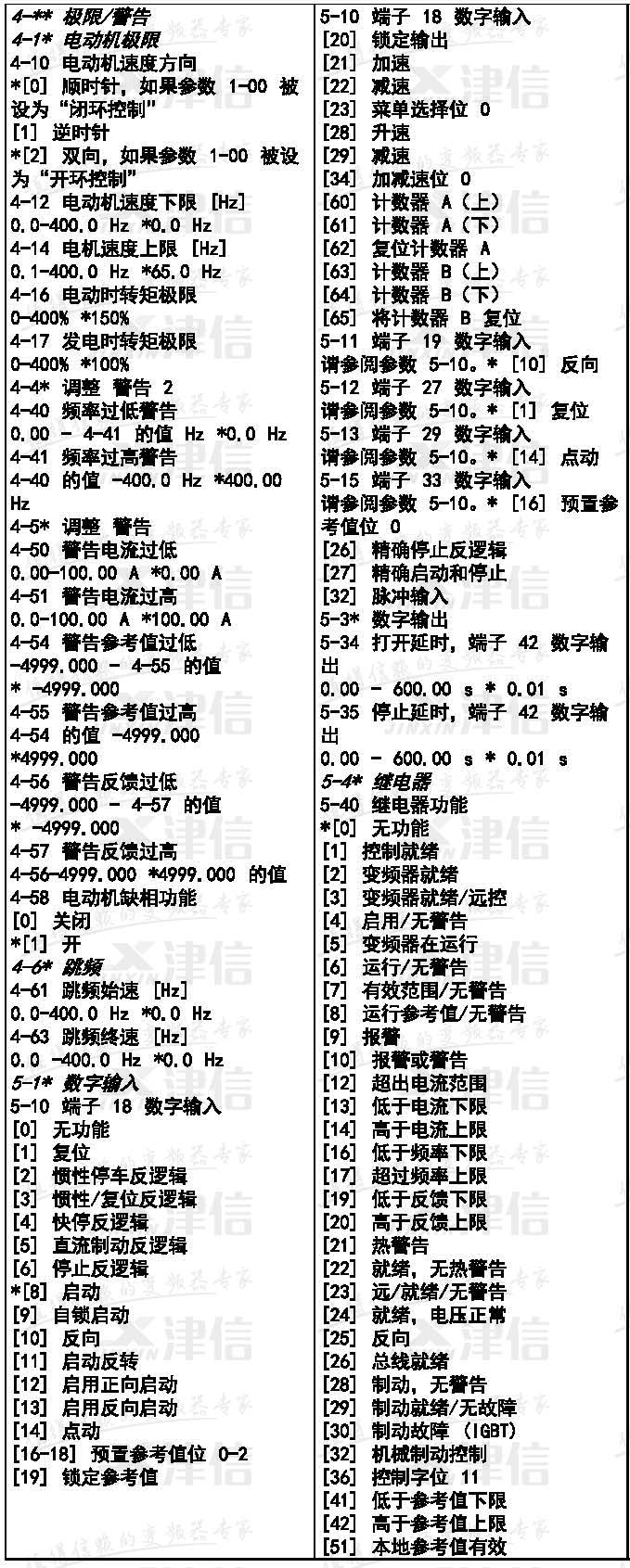

三、丹佛斯FC51变频器第4和5组参数

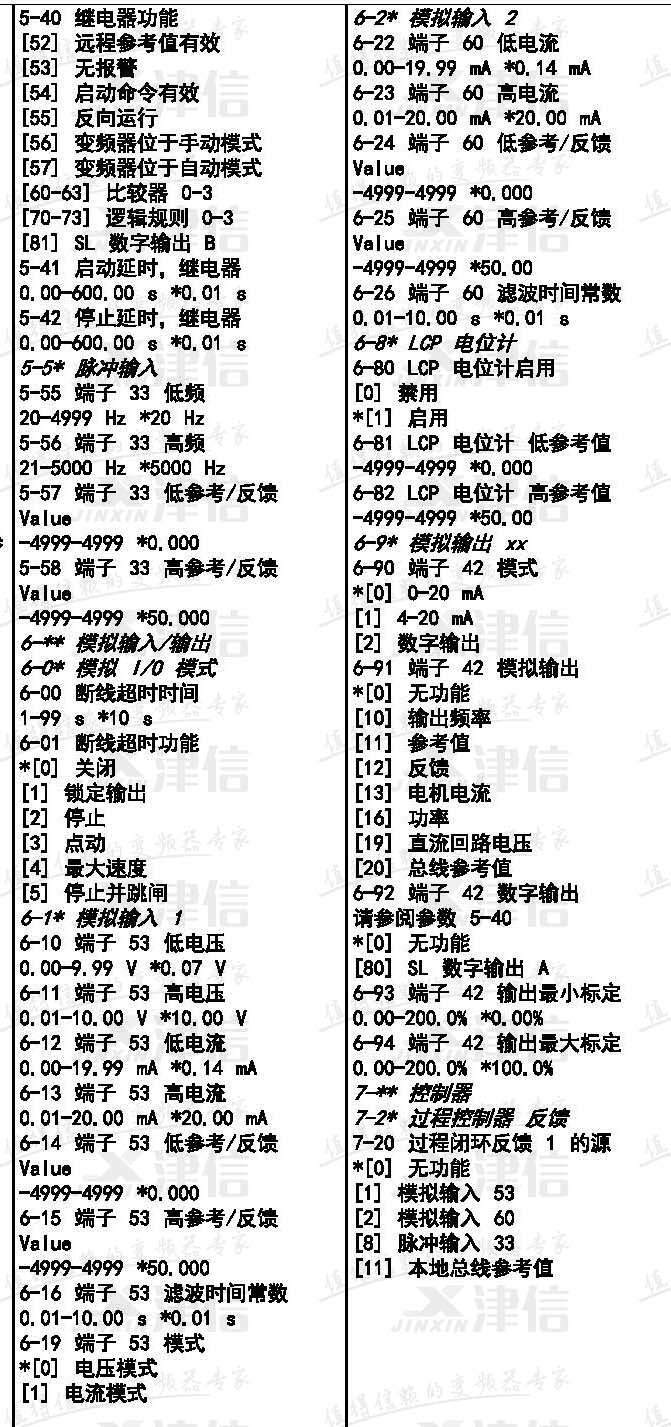

四、丹佛斯FC51变频器第5和6组参数

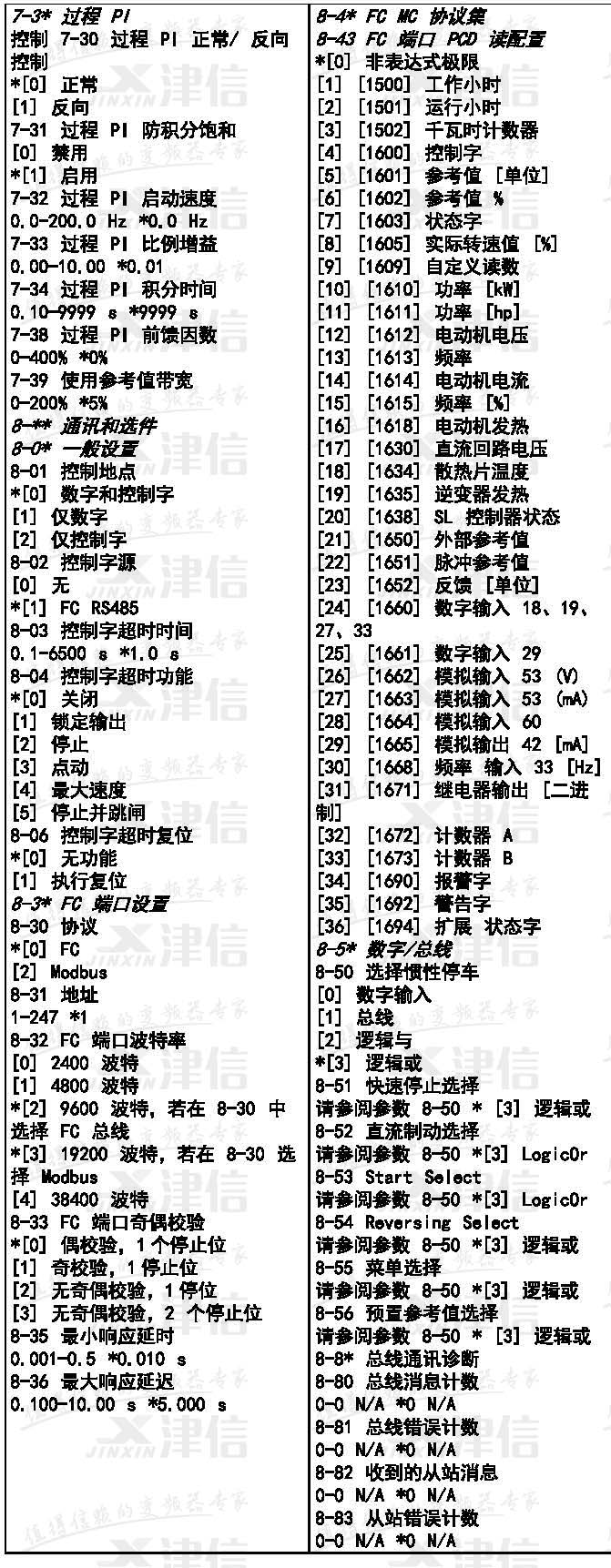

五、丹佛斯FC51变频器第7和8组参数

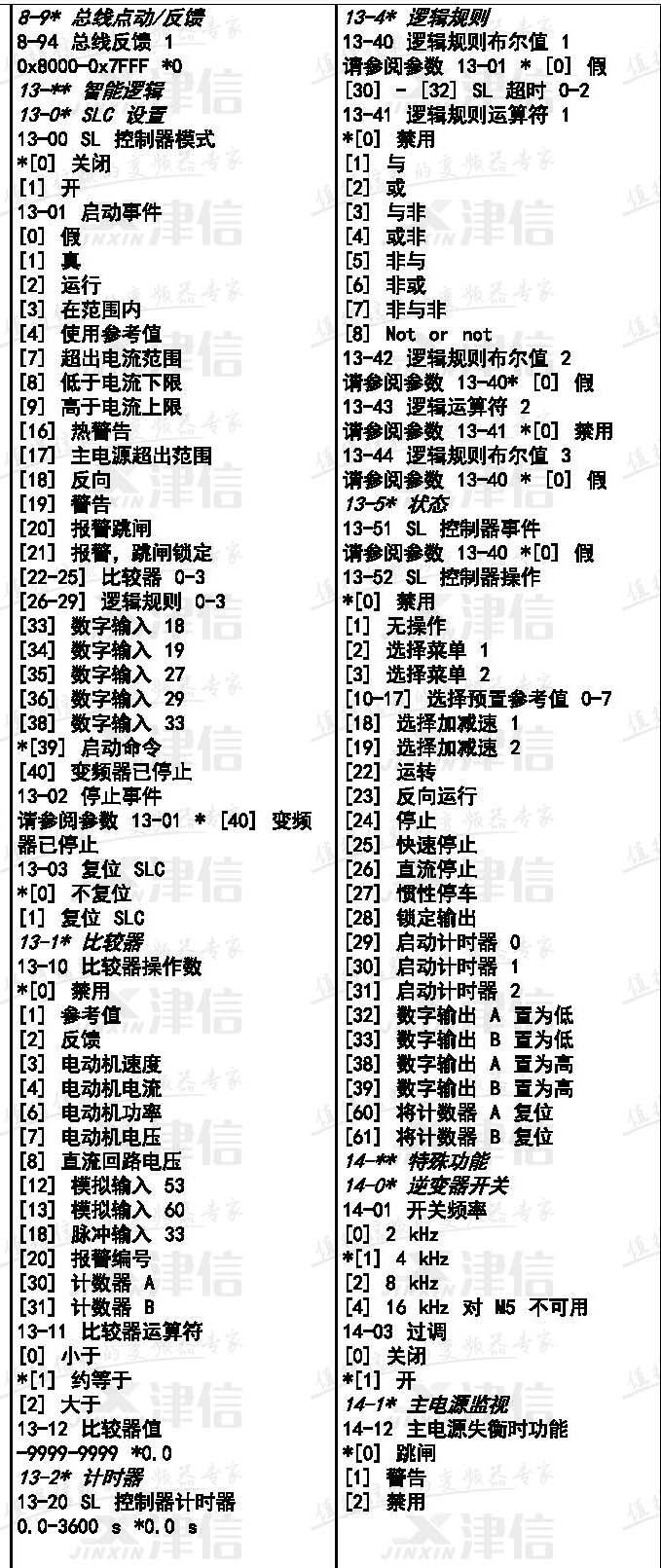

六、丹佛斯FC51变频器第13和14组参数



七、草莓污视频在线观看14到18组参数


14-2* 跳闸复位
14-20 复位模式
*[0] 手动复位
[1-9] 自动复位 1-9
[10] 自动复位 10
[11] 自动复位 15
[12] 自动复位 20
[13] 无限自动复位
[14] 加电时复位
14-21 自动重启时间
0 - 600s * 10s
14-22 工作模式
*[0] 正常运行
[2] 初始化
14-26 逆变器故障时的操作
*[0] 跳闸
[1] 警告
14-4* 能量优化
14-41 AEO 最小磁化
40 - 75 % * 66 %
14-9* 故障设置
14-90 故障级别 [3] 跳闸锁定
[4] 跳闸并延迟复位
15-** 变频器信息
15-0* 运行数据
15-00 运行天数
15-01 运行小时
15-02 千瓦时计数器
15-03 加电次数
15-04 过温次数
15-05 过电压
15-06 复位千瓦时计数器
*[0] 不复位
[1] 复位计数器
15-07 复位运行小时计数器
*[0] 不复位
[1] 复位计数器
15-3* 故障日志
15-30 故障日志: 错误代码
15-4* 变频器标识
15-40 FC 类型
15-41 功率范围
15-42 电压
15-43 软件版本
15-46 变频器订购 号
15-48 LCP Id 号
15-51 变频器序列号
16-** 数据读数 16-0* 一般状态
16-00 控制字
0-0XFFFF
16-01 参考值 [单位]
-4999-4999 *0.000
16-02 参考值 %
-200.0-200.0% *0.0%
16-03 状态字
0-0XFFFF
16-05 总线实速 A 信号 [%]
-200.0-200.0% *0.0%
16-09 自定义读数
取决于参数 0-31、0-32
16-1* 电动机状态
16-10 功率 [kW]
16-11 功率 [hp]
16-12 电动机电压 [V]
16-13 频率 [Hz]
16-14 电动机电流 [A]
16-15 频率 [%]
16-18 电动机发热 [%]
16-3* 变频器状态
16-30 直流回路电压
16-34 散热片温度
16-35 逆变器热保护
16-36 逆变器额定电流 电流
16-37 逆变器 最大电流
16-38 条件控制器状态
16-5* 参考值源/反馈
16-50 外部参考值
16-51 脉冲参考值
16-52 反馈 [单位]
16-6* 输入/输出
16-60 数字输入 18、19、27、33
0-1111
16-61 数字输入 29
0-1
16-62 模拟输入端 53(电压)
16-63 模拟输入端 53(电流)
16-64 模拟输入端 60
16-65 模拟输出端 42 [mA]
16-68 脉冲输入 [Hz]
16-71 继电器输出 [二进制]
16-72 计数器 A
16-73 计数器 B
16-8* 现场总线/FC 端口
16-86 FC 端口参考值 1
0x8000-0x7FFFF
16-9* 诊断读数
16-90 报警字
0-0XFFFFFFFF
16-92 警告字
0-0XFFFFFFFF
16-94 扩展 状态字
0-0XFFFFFFFF
18-** 扩展电动机数据
18-8* 电动机电阻器
18-80 定子阻抗(高分辨率)
0.000-99.990 欧姆 *0.000 欧姆
18-81 定子漏抗(高分辨率)
0.000-99.990 欧姆 *0.000 欧姆
