草莓污视频在线观看安装需要注意以下问题:

1,丹佛斯系列所有变频器必须采用垂直安装方式,安装变频器的支架或墙面必须牢固。

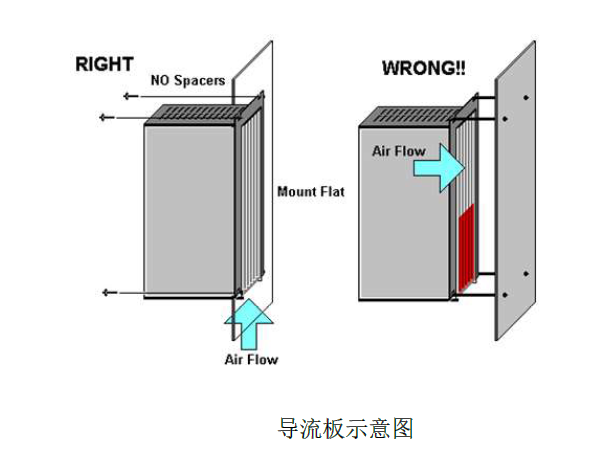

2,变频器采用空气循环冷却,为保证有效散热,变频器背面必须安装导流铁板,导流铁板不小于1.5mm厚。

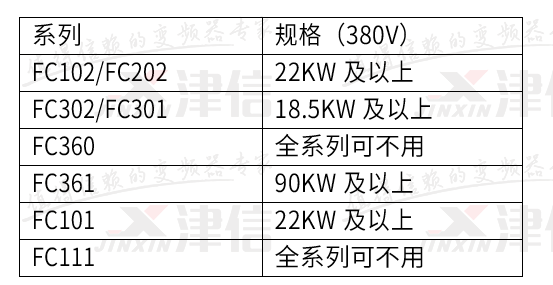

需要安装背部导流板的变频器如下:



3、变频器的上、下方各留出200mm的自由通风区。



4、变频器尽可能安装在控制柜的上部,且最上部应低于排风扇的位置。

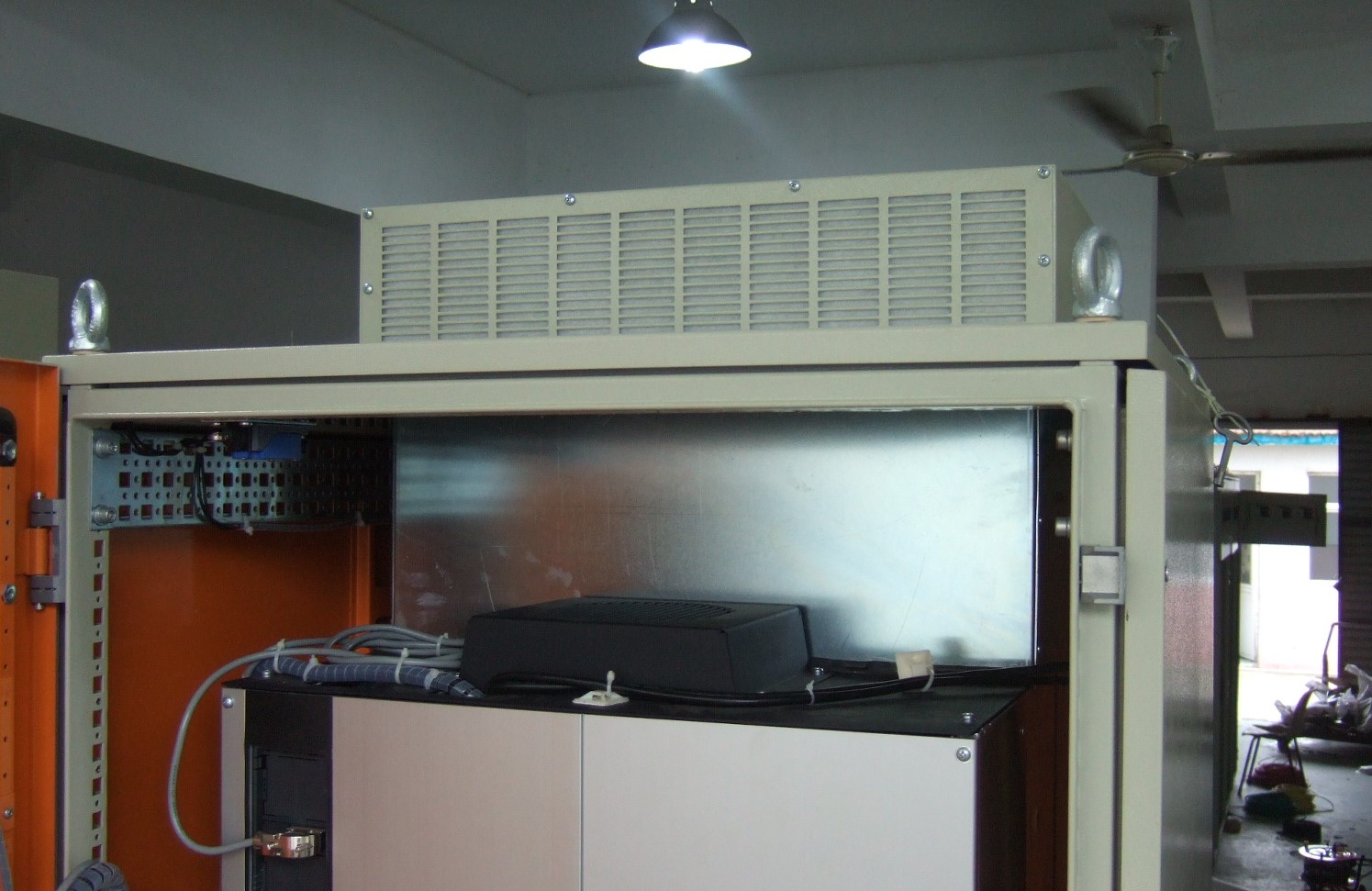

5、大功率变频器发热量大,建议对于D3h、D4h、E3h、E4h变频器要求做独立风道。

6、如果不用独立风道,请按照公式Q(m³/h)=3.1*P(w)/K(℃)计算,其中Q 是所需要的散热风量、P 是柜内总发热量、K 是温升(取值为45℃-最高环境温度),计算出Q 后,建议按照两倍的经验值来选择,因为柜内散热不是百分百的有效散热,特别是风扇有滤网时更要再放大。

7、二次控制电源最好是UPS供电,如果不是UPS供电要确保在晃电时,变频器的启动信号不丢失,这样可以确保变频器借能运行起作用。
